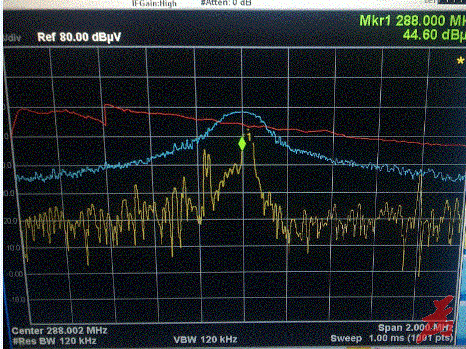

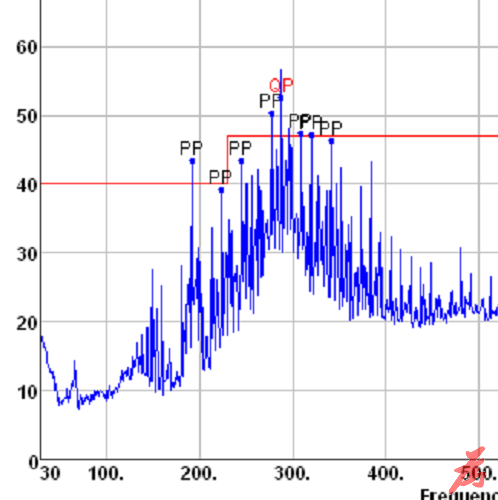

| 摘要：此款无线音响系统做KCC、FCC、CE、CCC……其中需要满足EN 301 489-17 V2.1.1。在Radiation Emission 预测试时发现其蓝牙模块出现160MHz 、224MHz、245MHz，288MHz出现CLK＋Data的数据中跑时钟信号波形包络。PK超标8dB，QP超标5dB，且在150MHz~400MHz出现很多此类型的谐波频率点。

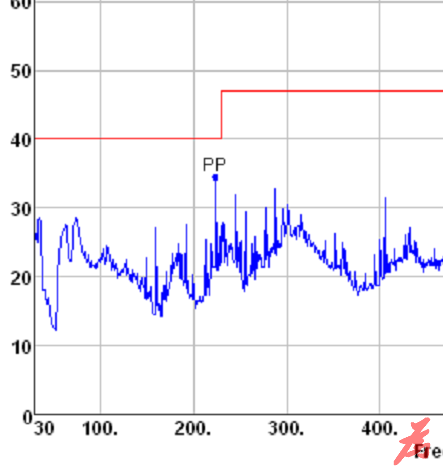

关键词：辐射电磁发射；蓝牙；认证；整改方案 引言：一般来讲像此种小型无线音响系统，除了模拟部分，或者2.4GHz的无线发射接收部分，其它都很少出现不合格的电路了。但是，随着科技的发展，这种判据或者土理论已经不复存在了。现在就以此种无线系统案列，分析一套辐射超标的整改方案。 １，首先分析测试数据、并比较用AUX辐射测试数据、BT mode 辐射测试数据、Host only辐射测试数据、甚至更换不同手机、或者不同位置，先去定性判定噪声源头，或者说是此音响系统的那一部分出来的电磁发射？ （１）经过仔细测试数据比较发现此音响在AUX Ipod模式下面输入1KHz信号，测试结果非常好，几乎看不到出现Fail的频率点。 （２）Host only模式在BT模式也是不合格的 （３）换用不同手机、信号源、或者改变Setup方式，都未出现明显的数据变化差异 （４）连接BT不放歌曲，测试不合格 经过比较分析得出，在此无线音响系统中只要是在BT启用的模式或者状态下面，测试都是不合格的。以此说明与前置信号处理，后续功率放大，或者结构部分基本上是没有大的问题的。 ２，经过前期EMC整改发射初步定位为在BT部分之后，我们继续拆机，用近场探头对BT电路部分的探测比较，得出结论与初步理论分析完全一致。藉以可以精准的确认问题点出现在BT部分。 ３，整改方案 （１）近BT控制后极功率放大部分 To stanby信号添加一颗对地0.01uf电容 （２）近BT控制后极功率放大部分 To mute信号添加一颗对地0.01uf电容 （３）近BT控制LED蓝牙连接成功颜色显示LED信号添加一颗对地0.01uf电容 加上上述整改方案后，重新测试谐波不再，最高点频率245MHz PK有5.5dB余量。
无论产品是模拟还是数字电路，或者其它以往经验都是合格没有问题的产品，只要符合相关标准范围之内的产品范围列表之内的，我们都需要经过实验室严格测试，记录详细测试数据，这样才能保证客观的以及科学认证质量。 电子电器、汽车电子、医疗器械、GJB国军标检测认证整改，有需要的朋友联系我13392647324，地址广州黄埔 |
