受到产品材质、颜色、加工工艺等综合因素影响，传统影像测量技术普遍面临着产品棱边看不清、测量过程中存在误抓取现象，直接影响产品测量数据的准确性和稳定性。

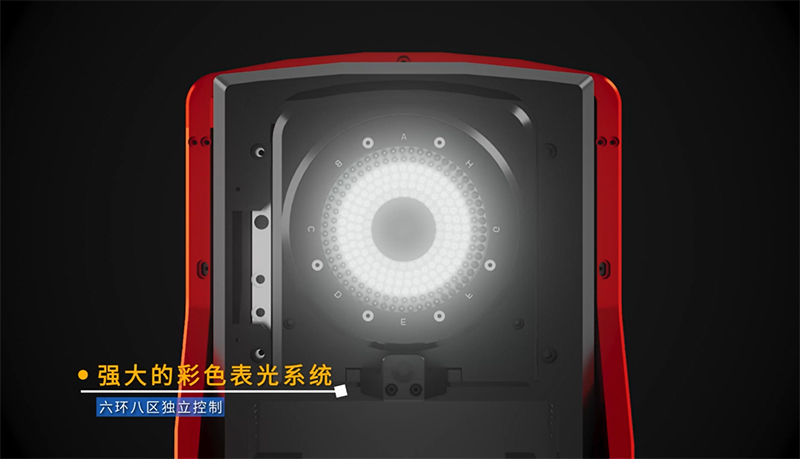

Novator系列二次元影像仪测量仪通过独立的升降表光，改变光源不同的照射角度，自行可更换的不同RGB表光颜色，来面对客户端不同颜色、材质的产品， “看得清 测得准"的理念大大提高了设备解决现场实际问题的能力。

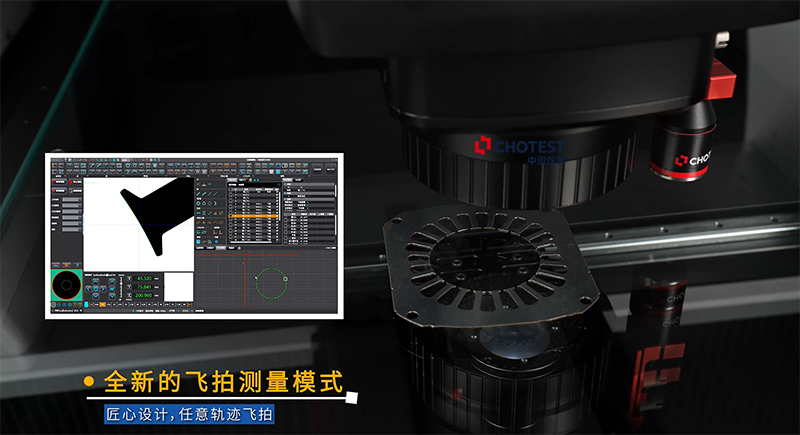

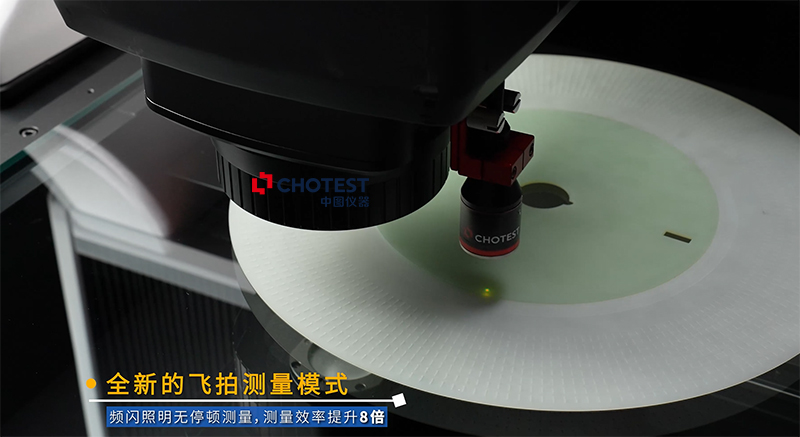

二次元影像仪测量仪软件新增的飞拍功能改变影像仪传统运行方式，在平台快速移动过程中完成特征抓取测量，无停留等待时间，产品的测量效率对比传统设备效率提升了5~10倍。

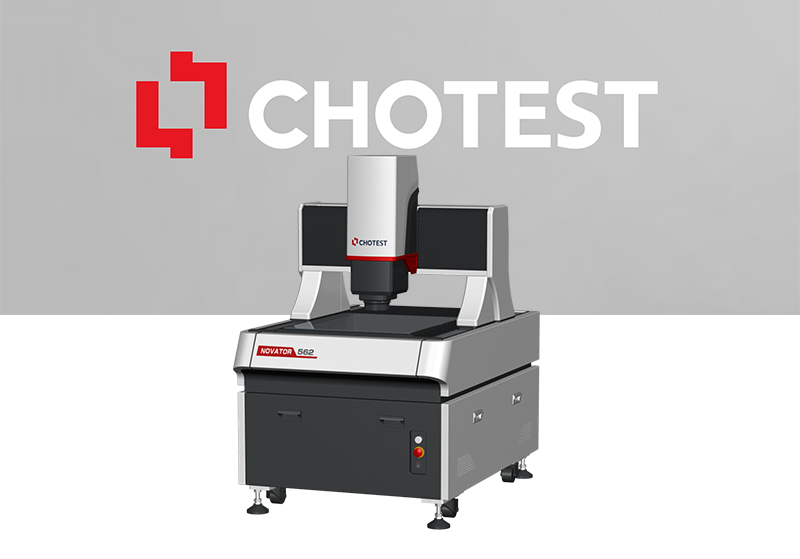

Novator系列二次元影像仪测量仪采用大理石主体机台和精密伺服控制系统，实现高精度运动测量；充分发挥光学电动变倍镜头的高精度优势，将传统影像测量与激光测量扫描技术相结合，实现2.5D和3D复合测量。可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、钟表、计量检测等领域，实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等精密测量。
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
技术规格
| 型号 | Novator562 | |
行程范围 | X(mm) | 500 |
Y(mm) | 600 | |
Z(mm) | 200 | |
| 图像传感器 | 高清彩色工业摄像机 | |
| 显示器 | 24英寸 LCD显示器（1920×1080） | |
| 光栅显示分辨率 | 0.1μm | |
| 镜头 | 13.3X电动连续变倍 | |
| 放大倍率 | 光学放大0.6~8.0X;影像放大17~232X | |
检测精度 | X/Y轴 | (1.5+L/250)μm |
| X⊥Y轴 | (2.0+L/200)μm | |
| Z轴 | (2.8+L/200)μm | |
3D扫描成像测量 | Z向测量范围 | 5mm |
| 扫描宽度 | 30mm | |
| 重复精度 | ±1μm | |
| 测量精度 | ±0.1%F.S. | |
| 扫描速度 | 10~80mm/s | |
| 支持飞拍测量模式 | 支持 | |
| 支持导航相机 | 支持 | |
| 外形尺寸(mm) | 1050*1520*1700 | |
| 仪器重量(kg) | 1000 | |
| 承重(kg) | 50 | |
应用行业
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量对象
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
测量元素
长度、宽度、高度、孔距、间距、厚度、圆弧、直径、半径、槽、角度、R角等。
