高精度互感器CTA 系列产品——（百纳仪器－知用电子厂家授权全系列代理商）
CTA60（60A/800kHz）
测量电流范围±60A
精度高达0.03%
高精度互感器
CTA 系列产品
CTA60 60A /DC ～800kHz
CTA200 200A/DC ～500kHz
CTA700 700A/DC ～100kHz
CTA1000 1000A/DC～500kHz
关于高精度互感器CTA 系列产品
CTA 系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从 60A 到 1000A；精度高达 0.03%；带宽最高达到 800kHz。利用磁通门技术实现高精度测量，优越的线性特性，极低的
直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点，非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗，实验室等场合。

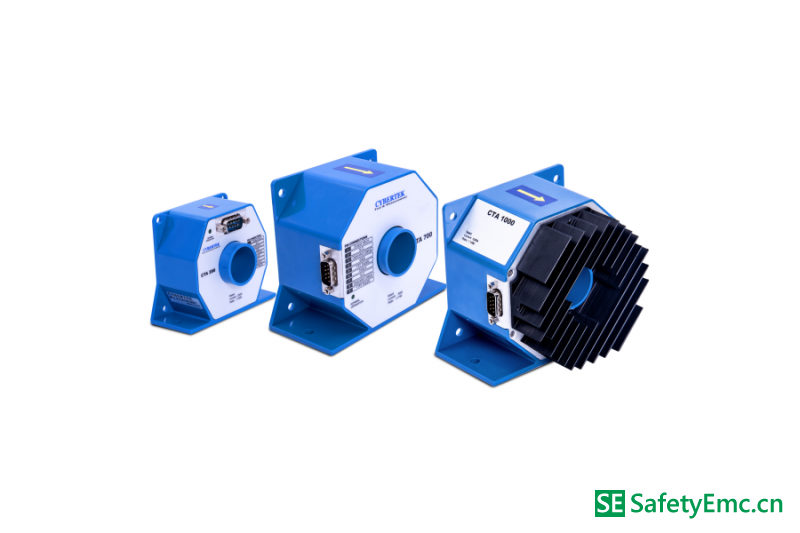

CTA 系列互感器包括 CTA60(60A)，CTA200(200A)，CTA700(700A)，CTA1000(1000A)。CTA60 和 CTA200 测量孔径为 26mm；CTA700 和 CTA1000 测量孔径为 30mm。标准的 9 pin D-Sumale 接口；工作状态 LED 指示功能；使用方便，安全可靠。
高精度互感器CTA 系列产品应用
高精度，高稳定性电流反馈单元
电流校准单元
能量测量
医疗设备
新能源汽车电子
产品及选件说明
产品说明

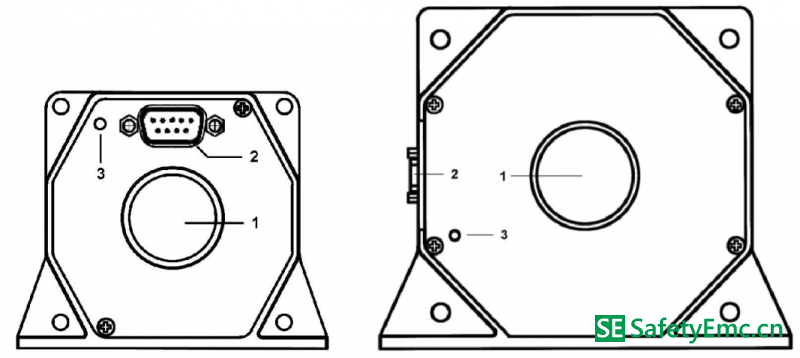

CTA60、 CTA200 外形图 CTA700、CTA1000 外形图
① 互感器钳口：被测导线输入接口，测量被测电流。
CTA60,CTA200 钳口直径：26mm；CTA700,CTA1000 钳口直径：30mm
② 通信接口：包含电流输出，供电接口，状态指示功能，引脚定义如下图。

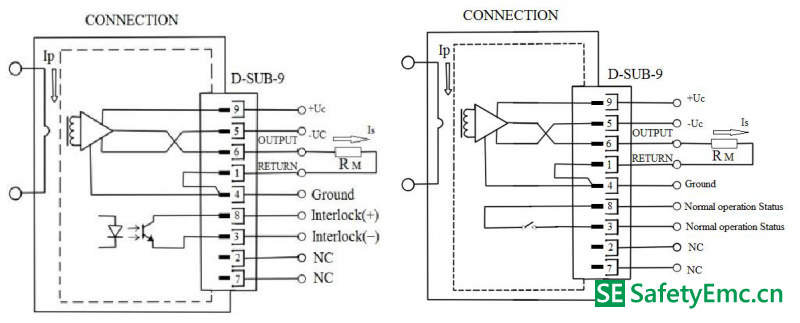

CTA60,CTA200 接口图 CTA700,CTA1000 接口图
③ 状态指示灯：正常工作时，绿灯点亮；出现异常时，灯熄灭。
选件说明

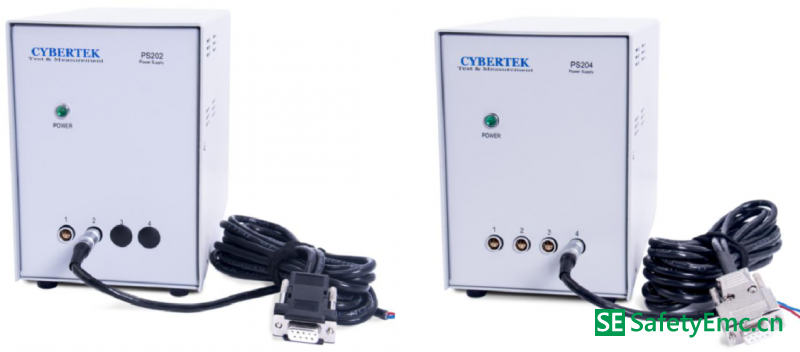

电源（PS200 系列）：互感器供电电源，PS202:两通道；PS204：四通道
连接线(CK-330)：连接互感器，供电电源，电流输出端子
1.连接线 CK-330：标准长度 2 米，长度可定制，选配件，需另行购买。
2.电源 PS200 系列：PS202:两通道电源，PS204：四通道电源。每通道电压输出±15V/1.5A，选配件，需另行购买。

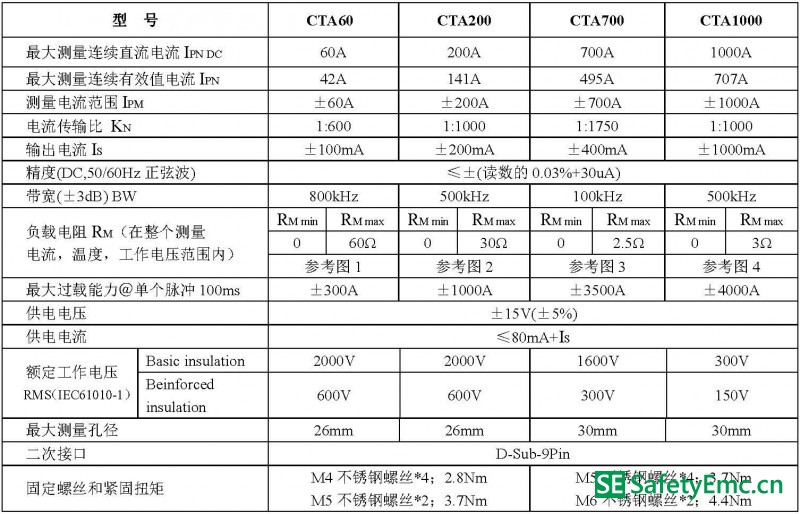

产品规格
测量条件: 温度: 25℃; 供电电压: ±Uc =±15V
（详细请直接联系，谢谢！）
