一、应用背景：
1、国内电网杂波很多，电网太脏，导致电表抄表模块损坏，给电力公司造成重大损失。
2、电网中的电线拉的较长，容易感应到雷击浪涌，进而烧坏电表中的电子模块。
二、防护电路图与硕凯器件

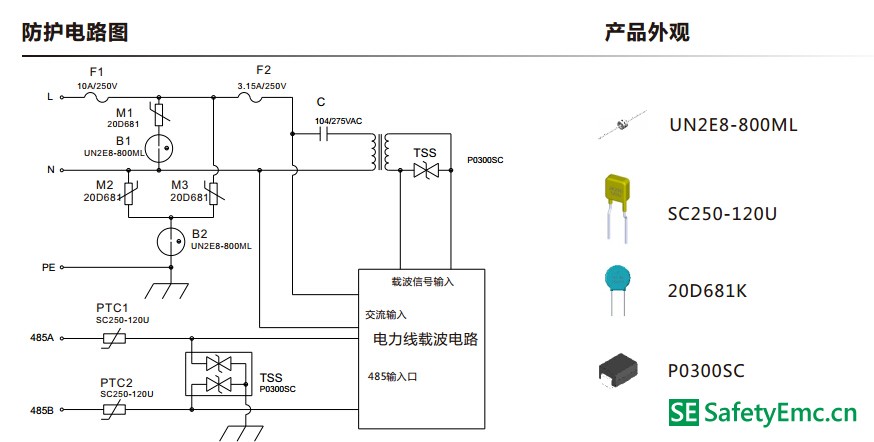

图：智能抄表模块防护方案电路图
硕凯防护器件：
陶瓷气体放电管参数
GDT【UN2E8-800ML】直流标称电压（V）：800±20%；冲击电流(8/ 20μS)：10KA； Cp：＜1pF；电阻：＞1GΩ；备注：高防护级别
自恢复保险丝参数
PTC1/PTC2【SC250-120U】最大冲击电压：250V；最大冲击电流：10A；最大不动作电流：120mA；备注：插件类
压敏电阻参数
MOV1/MOV2/MOV3【20D681K】压敏电压（at 1mA)：612V~748V ；突波电流耐量（8/ 20μS）：6500A ；最大抑制电压(at 100A)：1120V
半导体放电管参数
TSS【P0300SC 】Vdr m：25V；Vs：40V；Vt：4V ；I dr m：5μA；I s：800mA ；I t：2. 2A ；I h：50mA；Co：100pF；耐10/ 700μS电压冲击能力：6KV
三、方案应用
1、国网、南网抄表模块
2、电表采集器等
四、方案说明与注意事项
1、交流输入口可防IEC61000- 4-5组合波差共模6KV；
2、电力载波口可防电源输入杂波信号，用TSS滤除，安全、可靠；
3、485口可满足UT-T K21标准浪涌测试要求，防护等级10/ 700μS差共模6KV,可通过电力线感应和
