铭牌上的Ⅱ类器具“回”符号应该如何标识？

标准要求Ⅱ类器具“回”符号要明显地成为技术参数的一部分，那么， 如图1和图2所示的情况可以吗?

说明：Ⅱ类器具符号与CE标志、不要扔垃圾桶废弃标志、阅读使用说明书标志放在一起。

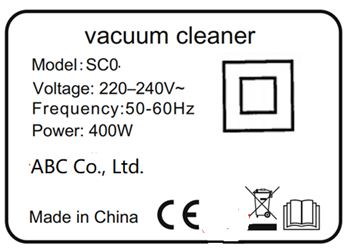

图1  某吸尘器铭牌

（图片来源于实拍）

说明：Ⅱ类器具符号放在原理图上

图2  某取暖器铭牌

图3  GB/T 5465.2-2008符号5172Ⅱ类器具“回”符号

案例分析

我们认为图1和图2的Ⅱ类器具符号标识有待进一步商榷，理由如下。

1GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准7.6条款规定“设置Ⅱ类器具符号所放置的位置，应使其明显地成为技术参数的一部分，且不可能与任何其他标示发生混淆”。

2技术参数通常是指额定电压、额定频率和额定输入功率等。

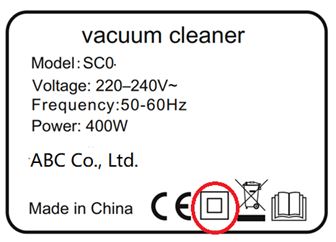

3图1的Ⅱ类器具符号并没有与额定电压、额定频率和额定输入功率等“技术参数”靠近，反而与原产国“中国制造”、CE认证标志等在同一行，容易导致使用者混淆。

图2的Ⅱ类器具符号放在电路图部分，容易导致误解它是电路图的一部分。

总而言之，为避免争议，“Ⅱ类器具符号明显地成为技术参数一部分”应该确保Ⅱ类器具符号在技术参数附近，避免与其他标志混在一起引起混淆。

符合要求的示例如图4所示。

图4  改进后的铭牌

标准条款

GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》(IEC 60335-1:2004，IDT )标准

7.1 器具应有含下述内容的标志：

——额定电压或额定电压范围,单位为伏(V);

——电源性质的符号，标有额定频率的除外;

——额定输入功率,单位为瓦(W)或额定电流,单位为安(A);

——制造商或责任承销商的名称、商标或识别标志;

——器具型号或系列号;

——GB/T 5465. 2(idt IEC 60417)的符号 5172，仅在Ⅱ类器具上标出;

——防水等级的IP代码，IPX0不标出。

7.6 当使用符号时，应按下述符号标示：

……

设置Ⅱ类器具符号所放置的位置，应使其明显地成为技术参数的一部分，且不可能与任何其他标示发生混淆。
